Запорное устройство для предотвращения утечки газа и регулировки подачи кислорода. В конструкции вентиля на выходе, установлен клапан с перепускным давлением до 1,0 Атм. Корпус вентиля изготовлен из латуни, маховик вентиля изготовлен из алюминия. Резьба шпинделя смазана кислородостойкой смазкой ВНИИНП-283.
- Производитель:
- Артикул:001.010.335
- 100
- Наибольшее давление газа, МПа (кгс/см²)::20 (200)
- Показать все характеристики
1 650 р.
Есть в наличии

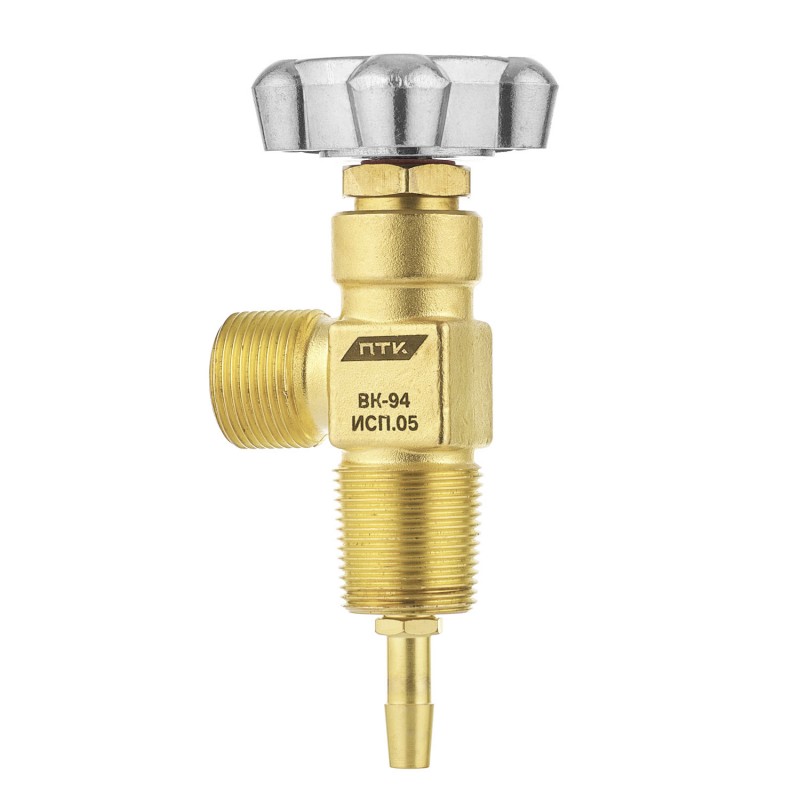

Вентиль баллонный ПТК ВК-94 (исполнение 05, клапан) применяется в качестве запорного устройства на кислородных баллонах различных емкостей для предотвращения утечки газа и регулирования подачи кислорода. Вентиль можно использовать для баллонов с сжатым воздухом, азотом и другими неагрессивными газами.

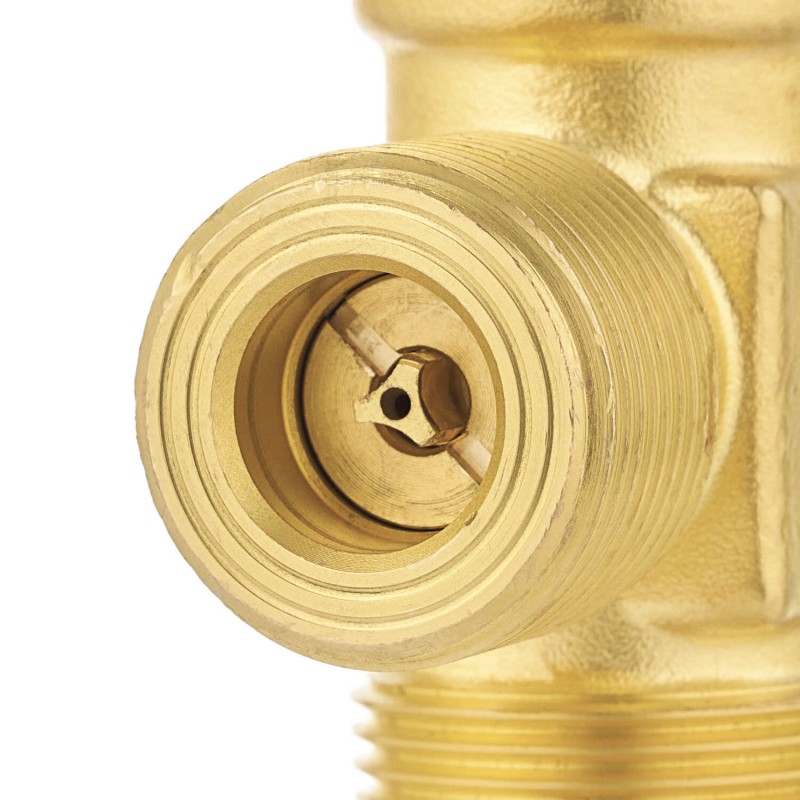

В конструкции вентиля на выходе, установлен клапан с перепускным давлением до 1,0 Атм, для сохранения остаточного давления в баллоне при полной выработке. В комплекте с вентилем входит ниппель, установленный по резьбе на вентиле ВК-94 исп. 05, на который надевается специальная трубка для смешивания смеси различных газов при заправке в баллон. Для заправки вентиля рекомендуется использовать специальный переходник для заправки баллонов, который позволит быстрее заправить баллон через клапан, путем его полного открытия данным переходником.
Вентиль чаще всего применяется для установки на кислородные баллоны емкостью от 5 до 40 литров с рабочим давлением не больше 20 МПа (200 кгс/см2). Резьба шпинделя смазана кислородостойкой смазкой ВНИИНП-283. Применение других смазок запрещено.
Корпус вентиля изготовлен из латуни. Маховик регулировки подачи газа изготовлен из алюминия. Присоединительные размеры бокового ниппеля соответствуют ГОСТ 6357 и представляют наружную цилиндрическую резьбу G3/4-В. Установка на баллон осуществляется при помощи конической резьбы W27,8 по ГОСТ 9909.
В нижней части корпуса имеется отверстие с резьбой М10х0,75 для установки ниппеля ⌀9 мм по резьбе М10х0,75 на вентиль ВК-94 исп. 05, на который крепится специальная трубка для смешивания смеси различных газов при заправке в баллон.
| Общие | |
| Наибольшее давление газа, МПа (кгс/см²): | 20 (200) |
| Основные | |
| Редуцирующий газ | Кислород |
| Присоединительные размеры на входе | W27,8 |
| Присоединительные размеры на выходе | G3/4-В |
| Вес нетто (кг) | 0,5 |
| Габаритные размеры ДхШхВ (мм) | 115х70х60 |
