Пруток присадочный BCuP-2 для пайки с флюсом, Ø 2,0 мм, 1,0 кг

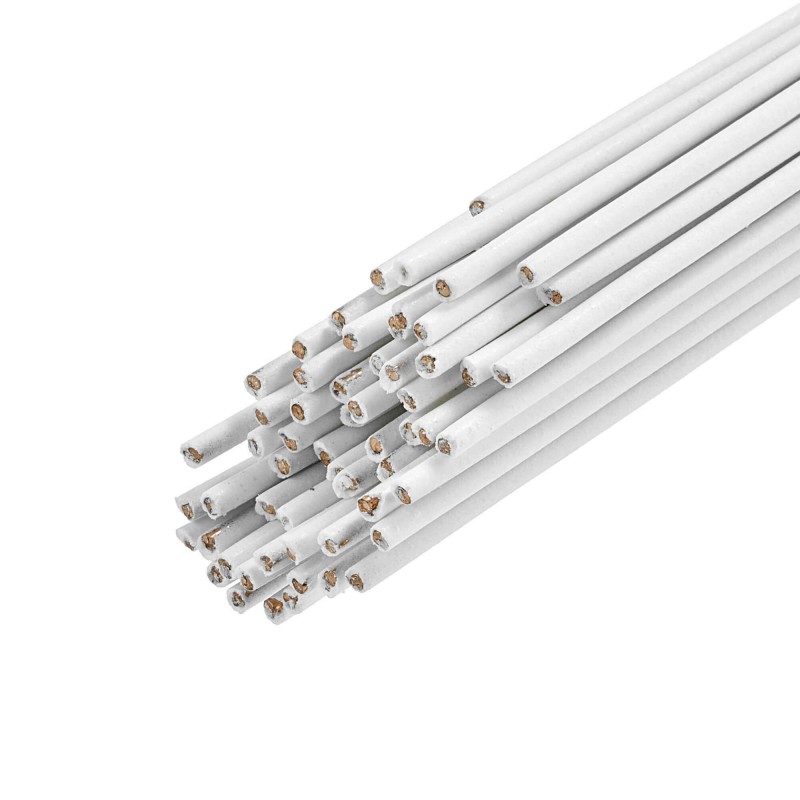

Присадочный пруток (BCuP-2) на основе меди с добавкой фосфора диаметром 2,0 мм с флюсовым покрытием. Предназначен для газовой пайки изделий из меди, латуни, бронзы и медно-никелевых сплавов, а также для соединения меди с медными сплавами. Поставляется в пластиковой тубе по 1,0 кг.

Пруток BCuP-2 – медно-фосфористый припой, который применяют при газовой пайке пропан-кислородным или ацетилен-кислородным пламенем. Фосфор снижает температуру плавления меди и делает припой самофлюсующимся: при пайке меди с медью он сам восстанавливает оксиды на поверхности, и флюс не требуется. При пайке латуни, бронзы и других медных сплавов флюс необходим. В этом случае работает флюсовое покрытие прутка: оно растворяет оксидную плёнку и защищает зону пайки от окисления.

У припоя высокая жидкотекучесть, он хорошо затекает в узкие капиллярные зазоры. Поэтому пруток востребован при монтаже и ремонте холодильного оборудования и систем кондиционирования, медных трубопроводов водоснабжения и отопления, теплообменников, а также при соединении медных шин и токоведущих деталей. Температура пайки заметно ниже, чем у латунных прутков, поэтому медные детали меньше перегреваются и разупрочняются.

Обратите внимание, что медно-фосфористые припои не применяются для пайки стали, чугуна, никеля и высоконикелевых сплавов. Фосфор образует с железом и никелем хрупкие фосфиды, и соединение получается непрочным. Для пайки стали и чугуна подходит пруток CuZn40Sn.

Особенности присадочного прутка BCuP-2:

Пруток используется пайки изделий из меди, латуни, бронзы и медно-никелевых сплавов, а также для соединения меди с медными сплавами.

Низкая температура пайки снижает риск перегрева, коробления и разупрочнения медных деталей.

Высокая жидкотекучесть обеспечивает заполнение узких зазоров и плотный герметичный шов. Припой хорошо течёт уже при температуре ниже полного расплавления, что упрощает пайку.

Химический состав присадочного прутка BCuP-2:

Cu (медь) – основа (≈ 92,5–93%)

P (фосфор) – 7,0–7,5%

Прочие элементы – не более 0,15%

Классификация присадочного прутка BCuP-2:

Марка по AWS A5.8 – BCuP-2

Стандарт EN ISO 17672 – CuP 181

Обозначение по ISO 3677 – B-Cu93P-710/793

Близкий отечественный аналог – ПМФ-7 (МФ-7)

Прочность паяного соединения BCuP-2:

Для медно-фосфористых припоев стандарты (AWS A5.8, EN ISO 17672) задают химический состав и температурный интервал плавления. Предел прочности и удлинение самого прутка они не нормируют, в отличие от сварочной проволоки. Прочность паяного шва – свойство не припоя, а конкретного соединения. Она зависит от величины зазора между деталями, качества подготовки поверхности, основного металла и техники пайки.
