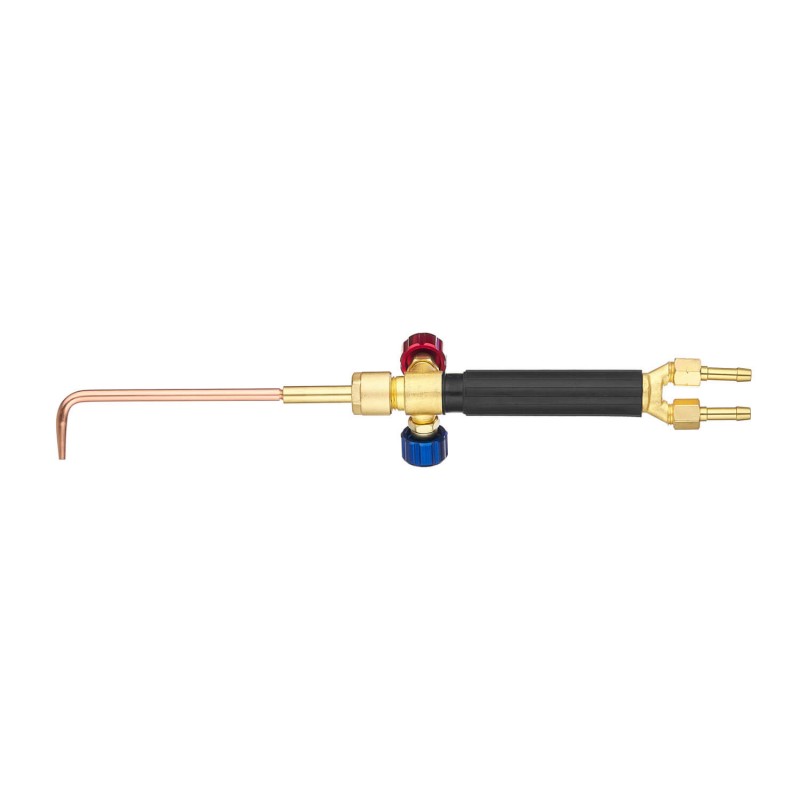

Инжекторная ацетиленовая сварочная горелка для обработки металлов толщиной до 4 мм. В комплект поставки входят медные цельнотянутые наконечники № 0А, 1А, 2А и 3А с углом изгиба носика – 90°.
- Производитель:
- Артикул:001.020.783
- 99
- Угол изгиба гусака::90°
- Показать все характеристики

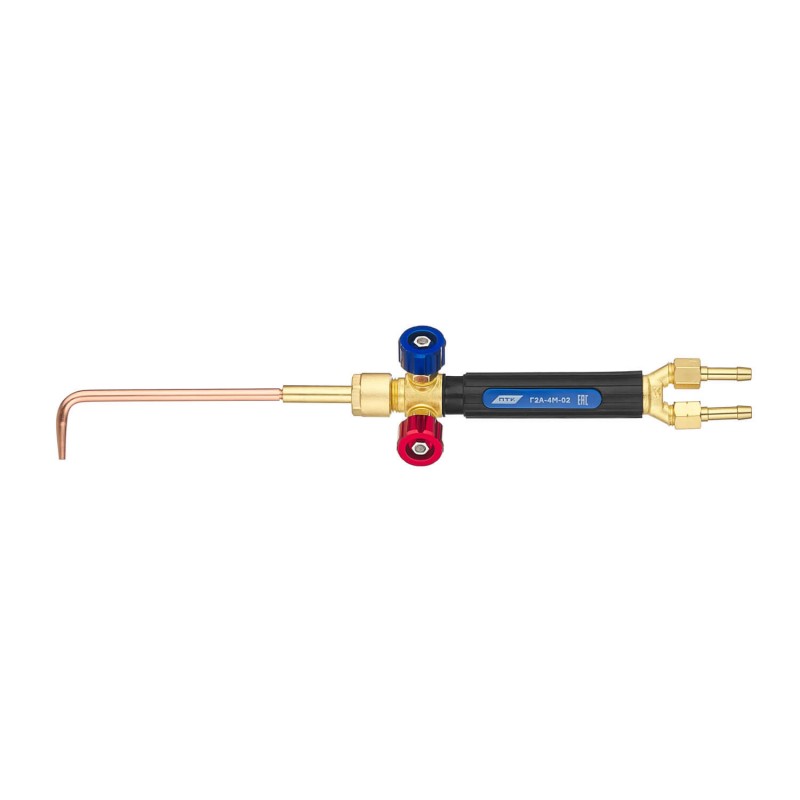

орелка ацетиленовая инжекторная Г2А-4М-02 используется для сварки, пайки высокотемпературными припоями, нагрева, плавления и прочих видов газопламенной обработки металлов. Горелка обладает повышенной надежностью и безопасностью в работе. Выдерживает продолжительные нагрузки без охлаждения за счет большого теплоотвода.

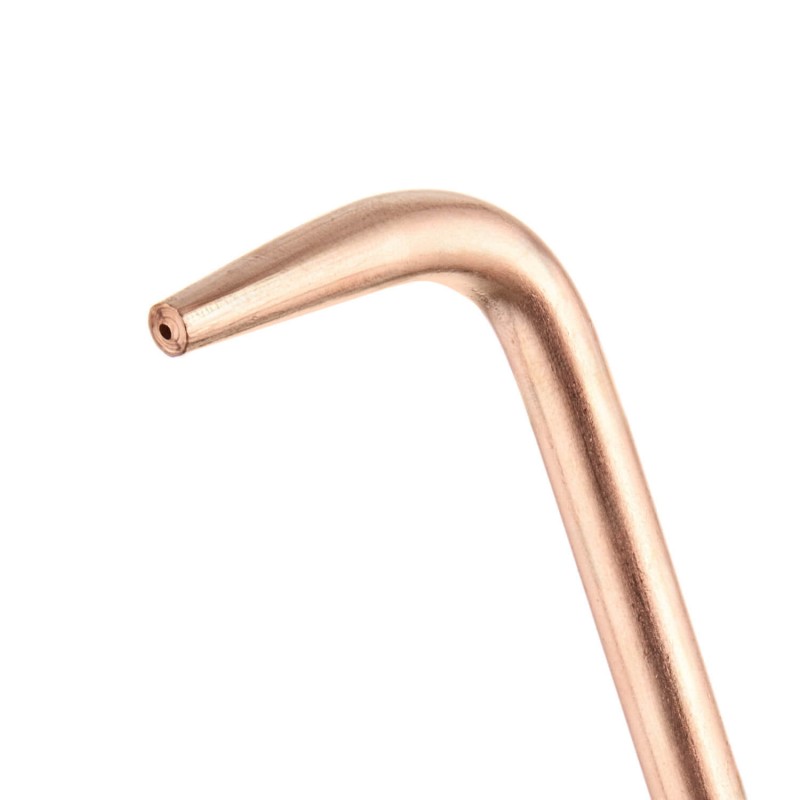

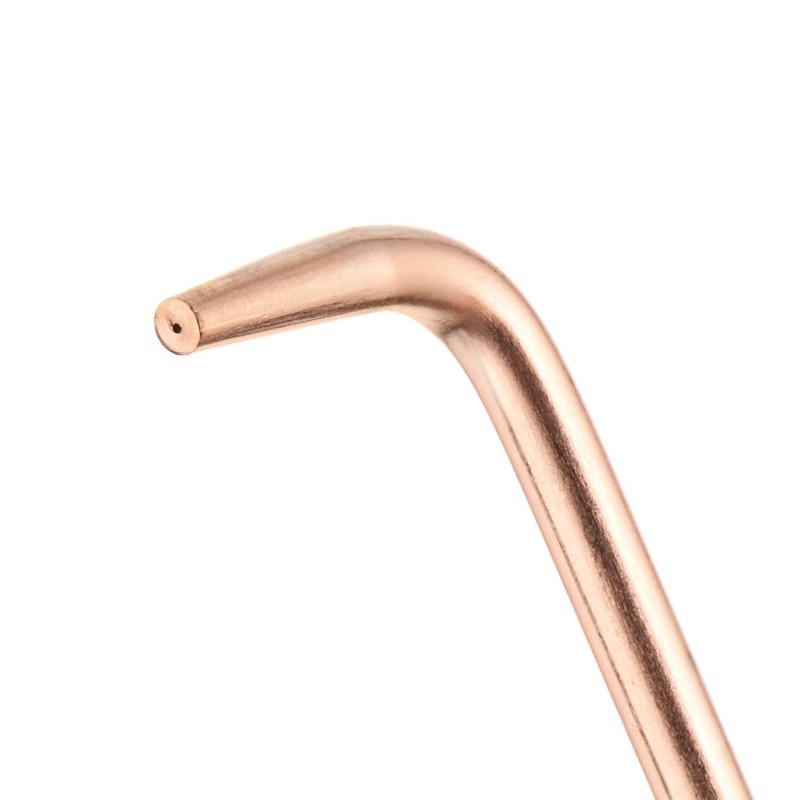

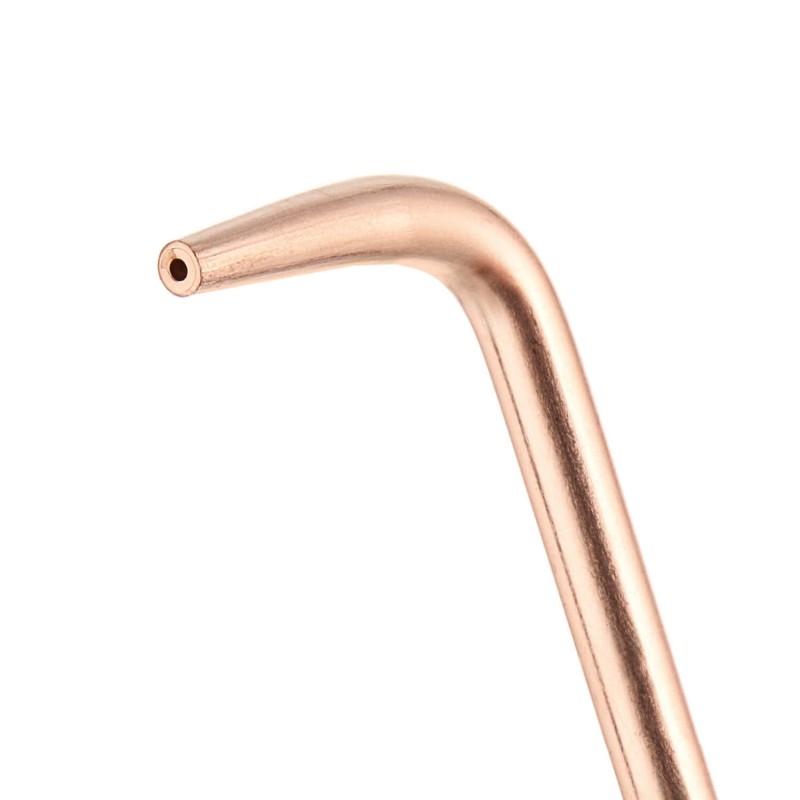

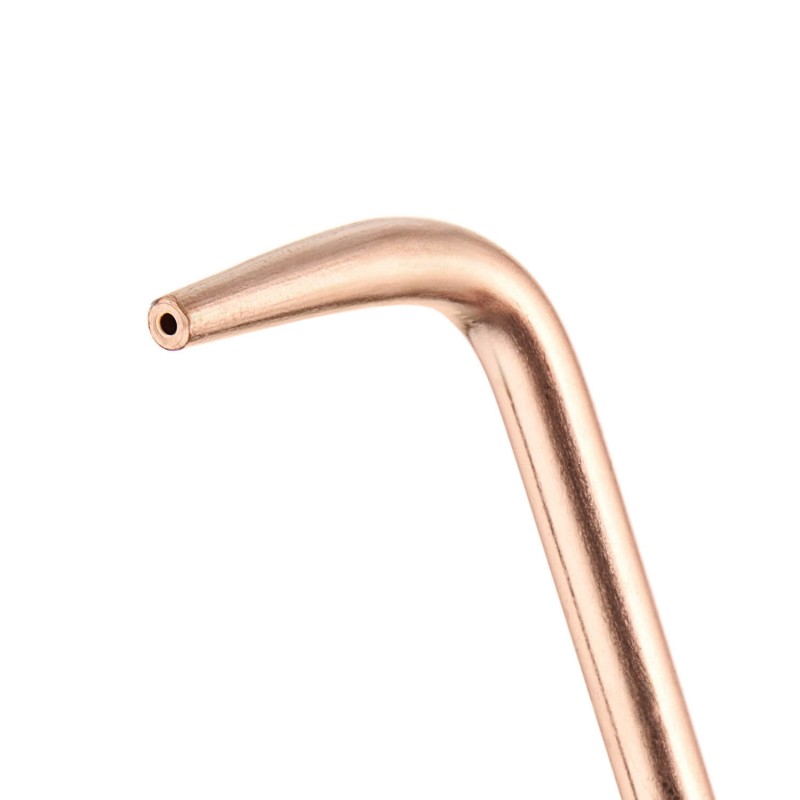

Горелка укомплектована медными цельнотянутыми наконечниками № 0А, 1А, 2А и 3А. Отличительная особенность медных цельнотянутых наконечников – это угол изгиба носика наконечника, который равен 90°. Благодаря этому горелку можно эксплуатировать в стеснённых условиях и в труднодоступных местах.
Точная регулировка мощности пламени в пределах одного наконечника производится вентилями, ступенчатое изменение – сменой наконечников. Давление газа на входе и расход зависит от установленного наконечника. В руководстве по эксплуатации указаны ориентировочные данные.
Запорные вентили горелки изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Такая конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

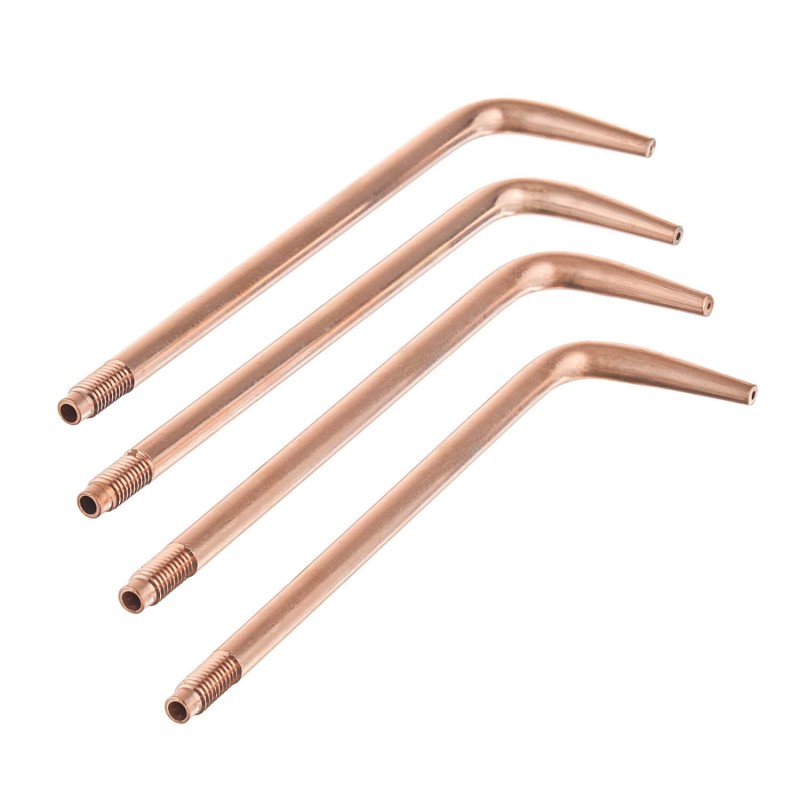

Маркировка медных цельнотянутых наконечников и толщина свариваемого металла:
№0А, 90° (0,2–0,5 мм)
№1А, 90° (0,5–1,0 мм)
№2А, 90° (1,0–2,0 мм)
№3А, 90° (2,0–4,0 мм)
Особенности горелки Г2А-4М-02:
Медные цельнотянутые наконечники для сварки металлов разных толщин № 0А, 1А, 2А, 3А с углом изгиба носика в 90°, входят в комплект поставки. Резьба наконечников М6х1 для присоединения их к горелке.
Горелка обладает компактными размерами и облегченной конструкцией для длительной эксплуатации.
Горелка укомплектована ниппелями, что позволяет использовать газовые рукава с внутренним диаметром 6 мм без дополнительных переходников, и накидными гайками M12х1,25 для подачи кислорода и M12х1,25LH для подачи ацетилена.
Товар упакован в индивидуальную блистерную упаковку, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
| Общие | |
| Угол изгиба гусака: | 90° |
| Основные | |
| Вес нетто (кг) | 0.5 |
| Габариты в сборе (мм) | 380х20х30 |
| Вес брутто (кг) | 0.6 |
| Габариты упаковки (мм) | 300х125х35 |
| Применяемый горючий газ | Ацетилен |
| Максимальная толщина свариваемого металла (мм) | до 4,0 |
| Давление кислорода на входе (МПа) | 0,014–0,12 (0,14–1,2) |
| Давление ацетилена на входе (МПа) | 0,001–0,1 (0,01–1,0) |
| Расход кислорода (м³/ч) | 0,05–0,17 |
| Расход ацетилена (м³/ч) | 0,045–0,15 |
| Количество наконечников в комплекте (шт) | 4 |
