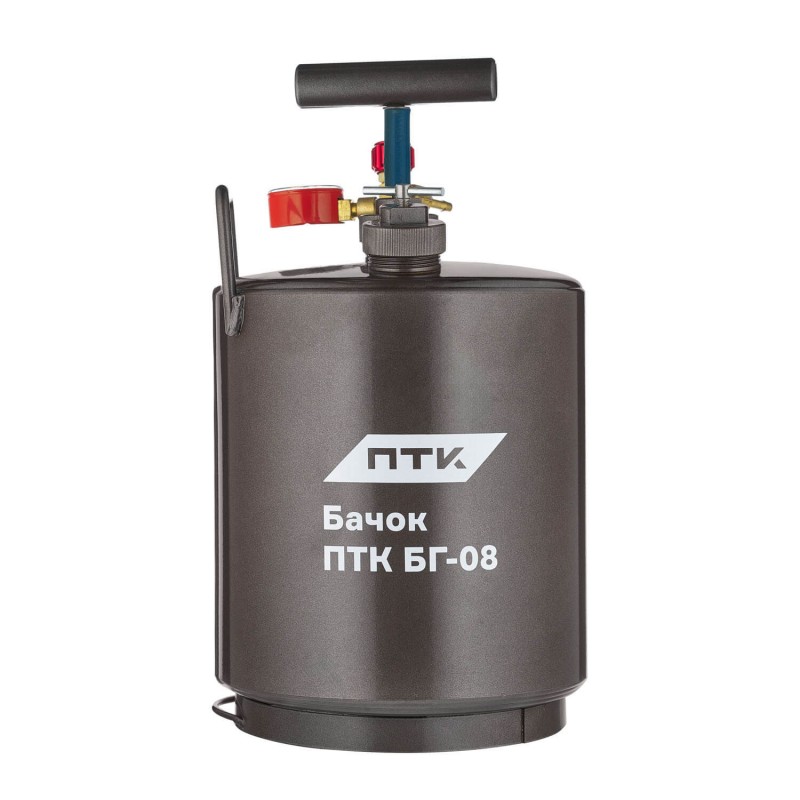

Бачок ПТК БГ-08

Бачок ПТК БГ-08 используется для питания автогенной аппаратуры, работающей на жидком топливе – бензин, керосин, дизельное топливо.

Бачок используется совместно с другим оборудованием для выполнения кислородной резки низкоуглеродистых и низколегированных сталей при наличии источника кислорода (кислородная магистраль, рампа или баллон).

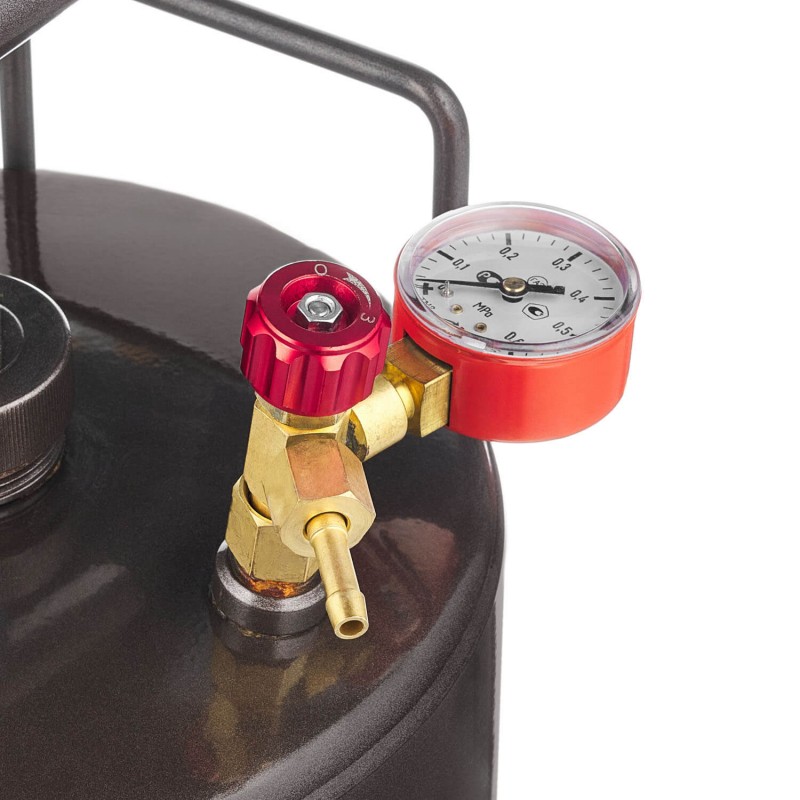

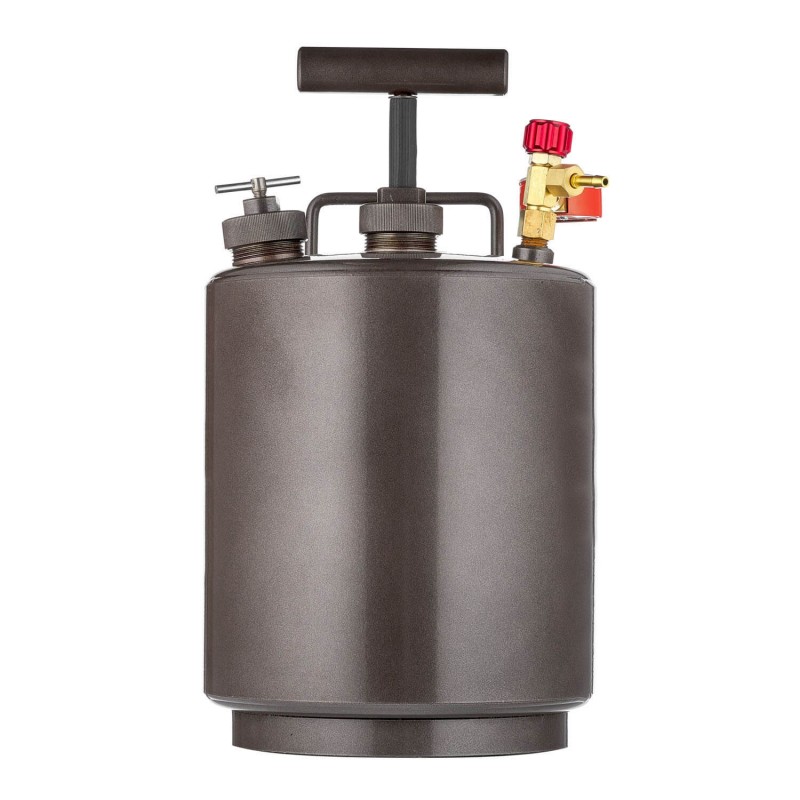

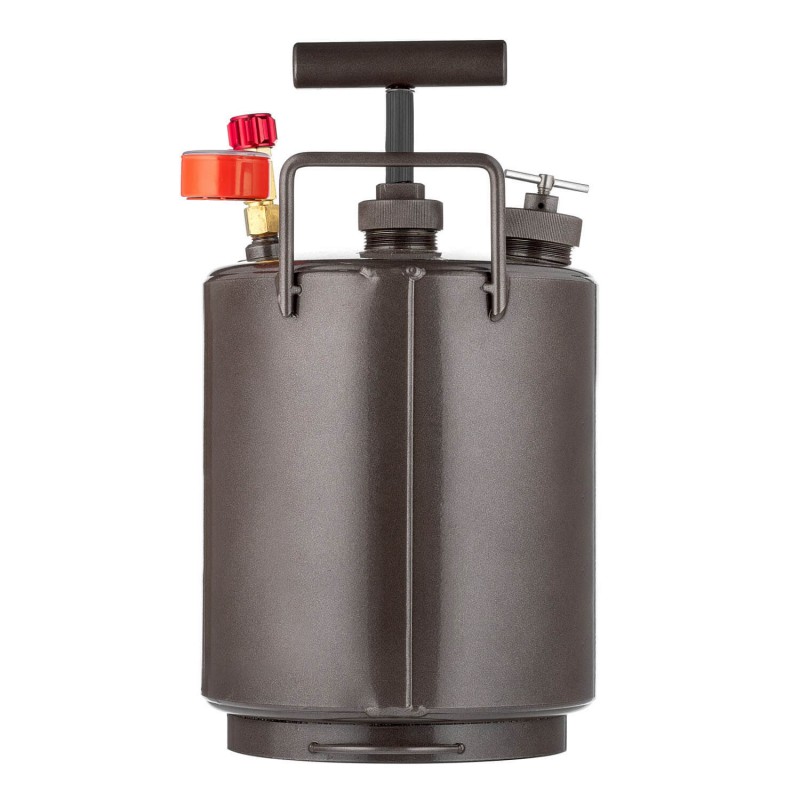

Бачок в сборе с насосом. Насос в бачке обеспечивает давление до 0,3 МПа. Бачок ПТК БГ-08 имеет встроенный манометр с диапазоном показаний давлений до 0,6 МПа.

Дополнительно к бачку можно приобрести клапан отсекатель с резьбой присоединения М14х1,5. Клапан устанавливается на узел управления для перекрытия подачи топлива, в случае разрыва топливоподающего рукава.

При вводе в эксплуатацию необходимо проводить испытание на герметичность при помощи азота или сжатого воздуха при давлении 0,5+0,05 МПа. Предохранительный клапан узла управления должен быть настроен на давление 0,4±0,04 МПа. А испытание бачка БГ-08 на прочность рекомендуется производить гидравлическим давлением 1,0+0,1 Мпа.

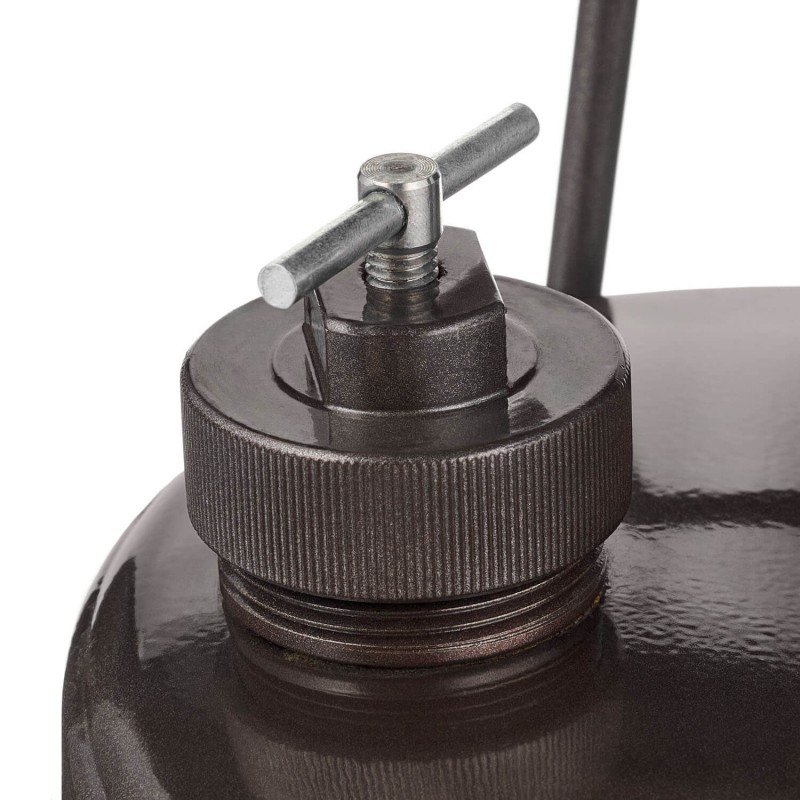

Бак объемом 8 литров. Но при вводе в эксплуатацию рекомендуется в бачок залить не более 6 литров топлива, после чего, плотно закрутить крышку заливной горловины. Вентиль подачи топлива на узле управления должен быть закрыт. При помощи насоса начать качать, создавая давление в бачке – не более 1,5 кгс/см², а для керосинорезов с асбестовой намоткой  – не более 3,0 кгс/см². После создания давления необходимо открыть вентиль регулировки подачи жидкого топлива по резинотканевому рукаву к жидкотопливному резаку.

Комплектация:

Бачок ПТК БГ-08 в сборе с насосом – 1 шт.

Манометр – 1 шт.

Ниппель ⌀6 мм – 1 шт.

Гайка накидная М14х1,5 – 1 шт.

Прокладка заливной горловины – 1 шт.*

Кольцо уплотнительное 020-025-30 на поршень – 1 шт.*

Руководство по эксплуатации – 1 шт.

*В качестве ЗИП

Обратите внимание, что клапан отсекатель приобретается отдельно, не входит в комплект поставки к бачку ПТК БГ-08.
